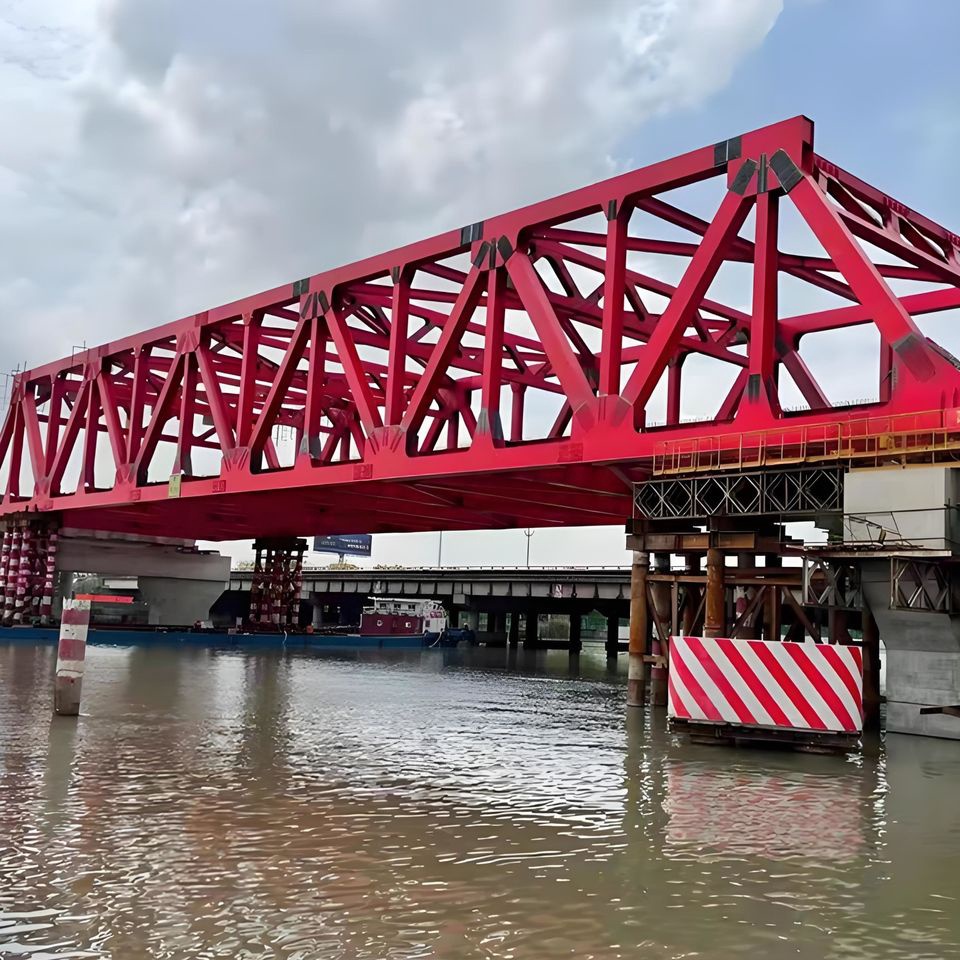

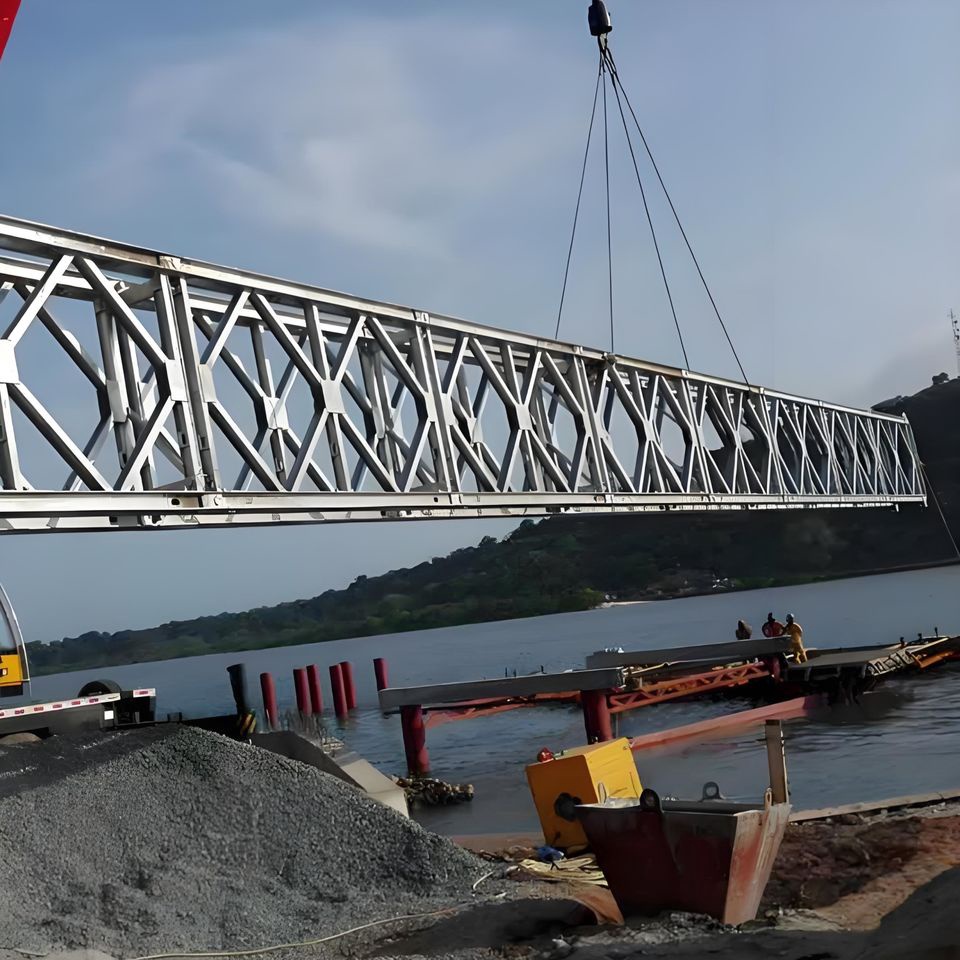

جسر فولاذي جاهز للبيع تصميم جسر هيكل شبكي فولاذي
جسر بيلي هو جسر قابل للنقل ومسبق الصنع ومصنوع من الوحدات الجمالونية، مصمم للتجميع السريع باستخدام مكونات قياسية. تم تطويره في الأصل للاستخدام العسكري خلال الحرب العالمية الثانية، وأصبح منذ ذلك الحين حلاً حيوياً للجسور الطارئة والمؤقتة وشبه الدائمة في التطبيقات المدنية والعسكرية.
+8619063521259
sales02@bksteelstrcture.com
اتصل بنا

تفاصيل المنتج

المنتجات


جسر بيلي: جسر عسكري معياري للنشر السريع

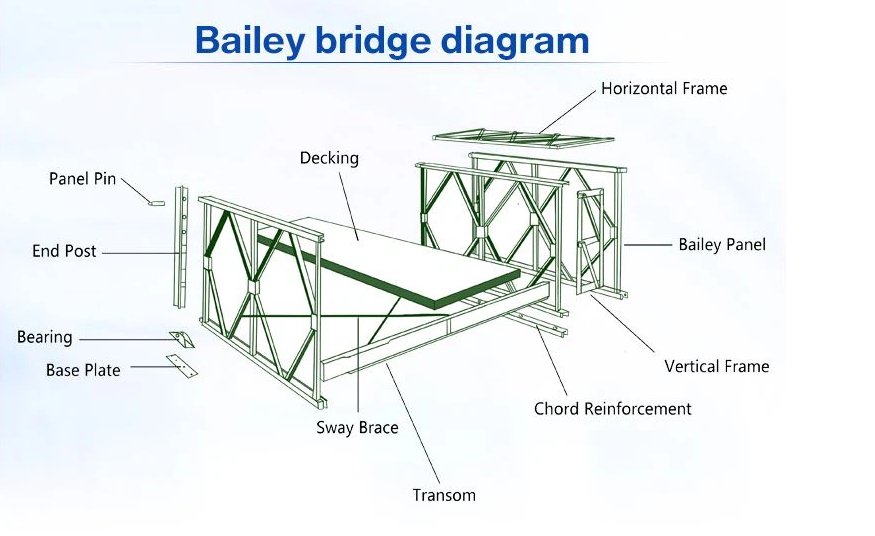

جسر بيلي هو جسر جمالوني معياري مسبق الصنع محمول مصمم للتجميع السريع باستخدام مكونات قياسية. تم تطويره في الأصل للاستخدام العسكري خلال الحرب العالمية الثانية، وأصبح منذ ذلك الحين حلاً حيوياً للجسور الطارئة والمؤقتة وشبه الدائمة في التطبيقات المدنية والعسكرية.
وصف المنتج
الميزات الرئيسية:
1.النشر السريع: لا حاجة إلى
آليات ثقيلة؛ التجميع اليدوي ممكن.
2.طول قابل للتعديل:10m–60m+ (الألواح المعيارية تسمح بتكوينات مرنة).
3.متانة عسكرية المستوى: مستخدم من قبل القوات المسلحة عالمياً.
4.اقتصادي: أرخص من الجسور الخرسانية، قابل لإعادة الاستخدام لعقود
المواصفات الرئيسية
1.المادة: فولاذ Q345B مع تغليف بالزنك الساخن 550g/m²
2.نطاق الامتداد: تصميم معياري (3m-100m، قابل للتمديد)
3.عرض السطح: 4.2m (ممر واحد) / 7.2m (ممر مزدوج)
4.سعة التحميل: 50T (معيار HS20-44)
5.وقت التثبيت: 5-15 يوم (مع فريق محترف)
6.العمر الافتراضي:30+ سنة (اختبار الرذاذ الملحي ≥3000 ساعة)
7.الشهادات: ISO 9001, CE, EN1090, MIL-STD-810G
8.التغليف:صناديق خشبية صالحة للإبحار (مقاومة للعوامل الجوية)
الميزات الأساسية
1.معياري & نشر سريع
     ألواح فولاذية مسبقة التجميع مع نظام التثبيت بالبراغي (لا حاجة للحام)
     70% أسرع في التثبيت من الجسور التقليدية
2.متانة عسكرية المستوى
     يلبي معايير NATO STANAG 2021 للجسور الطارئة
يتحمل الظروف القاسية:
    الرياح: 200 كم/ساعة
    الزلازل: 8.0 درجة
    درجة الحرارة: -40°C إلى 80°C
3. حل اقتصادي
   30% أقل تكلفة من الجسور الخرسانية
    قابل لإعادة الاستخدام والنقل بالكامل
4. دعم هندسي مخصص
    رسومات فنية مجانية للطلبات >100m
    مقبول OEM (شعارات/ألوان مخصصة)
المعايير التقنية
مكونالمواصفات
هيكل فولاذيQ345B، قوة الخضوع ≥345MPa
الحماية من التآكلمغلف بالزنك بالغمس الساخن (550 جم/م²)
سطح السطحشبكة فولاذية مضادة للانزلاق (سمك 5 مم)
نظام التوصيلنظام التوصيل
أقصى امتداد100 متر (مع دعامات وسيطة)
التطبيقات
1.تنقل القوات العسكرية واللوجستيات

2. جسور الإغاثة في حالات الكوارث الطارئة

3.وصول مؤقت للتعدين/البناء

4.تحويلات البنية التحتية أثناء الإصلاحات
المزايا التنافسية
ميزةجسرناجسر خرساني
وقت التركيب5-15 يومًا3-6 أشهر
إعادة النقلقابل لإعادة الاستخدامثابت
تكلفة الصيانة500 دولار/سنة5,000+ دولار/سنة
العمر الافتراضي30+ سنة50 سنة
المواصفات
الجدول 1: مقارنة مواصفات المواد
مكونمواصفاتنا القياسيةالمعيار الصناعيميزة
درجة الفولاذQ345B (قوة الخضوع ≥345MPa)Q235 (قوة الخضوع ≥235MPa)قوة أعلى بنسبة 47%
التغليف بالزنك550 جم/م² تغليف بالزنك بالغمس الساخن275 جم/م² تغليف بالزنك بالغمس الساخنحماية مضاعفة من التآكل
البراغيدرجة 8.8درجة 4.8قوة قص أعلى بنسبة 100%
سطح السطحفولاذ مضاد للانزلاق 5 ممفولاذ مسطح 3 مممتانة أعلى بنسبة 67%
الجدول 2: مقاييس الأداء
المعيارجسرناالمنافس أالمنافس B
أقصى امتداد100m75m60m
سرعة التجميع15 م/يوم8 م/يوم5 م/يوم
دورة الصيانة12 شهرًا6 أشهر3 أشهر
الجدول 3: التكيف المناخي
الحالةتقييم الأداء (1-5)ملاحظات
حرارة شديدة♦♦♦♦♦ (50°C+)لا يوجد تشوه
برودة قطبية♦♦♦♦◇ (-40°C)استخدام مواد تشحيم خاصة
هواء ملحي ساحلي♦♦♦♦♦حماية بالزنك 550 جم/م²
أمطار غزيرة♦♦♦♦♦ميل سطح 1.5°
الجدول 4: خيارات تخصيص الطلب
خيارخيارات متاحةتأثير وقت التجهيز
الطول3م-100م (بزيادات 1م)+0 يوم
عرض4.2م أو 7.2م+0 يوم
لوناختيار كود RAL+3 أيام
الحمولةتكوينات 20ط-100ط+5 أيام
ملحقاتمنحدرات، مجموعات إضاءة+2-7 أيام

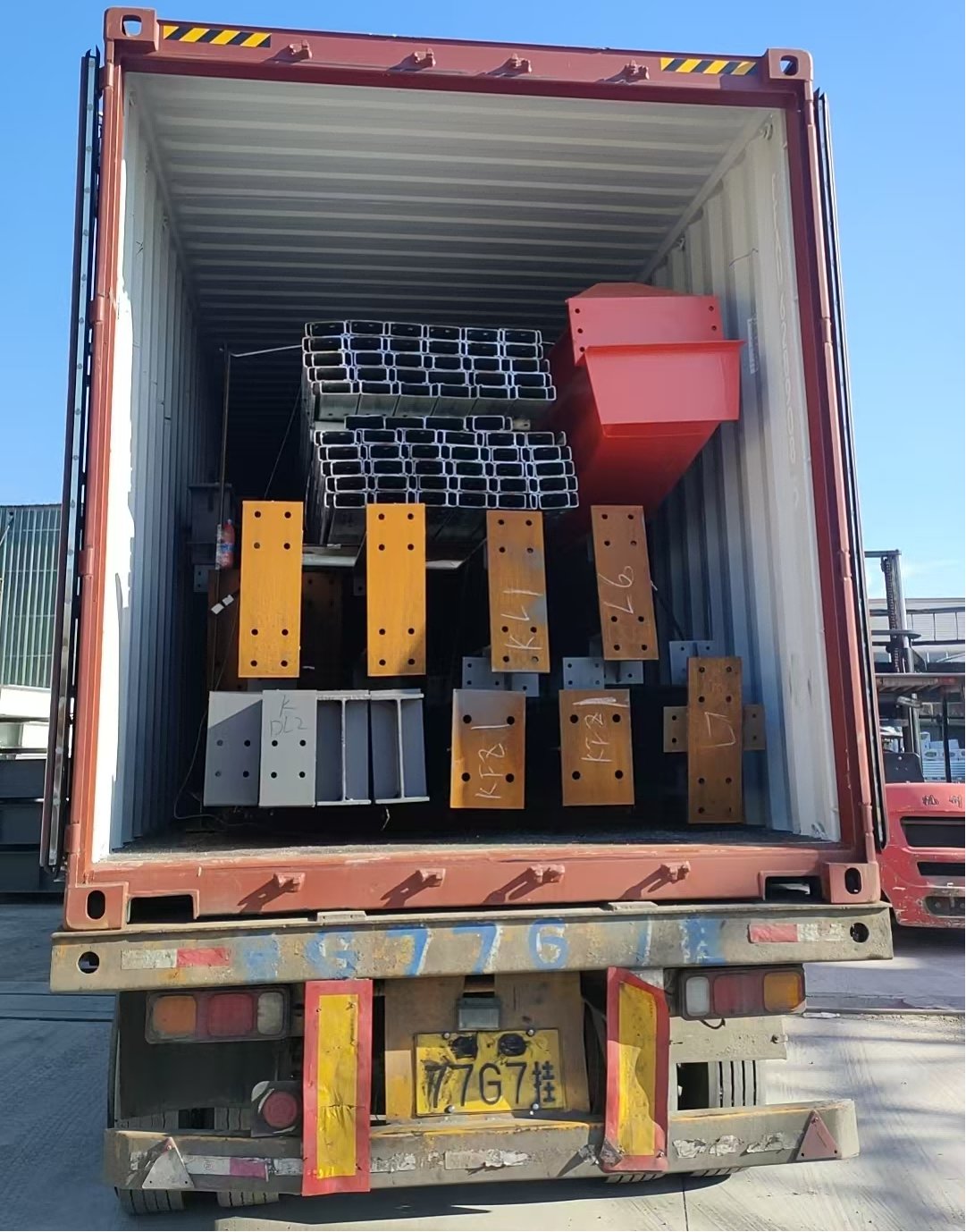

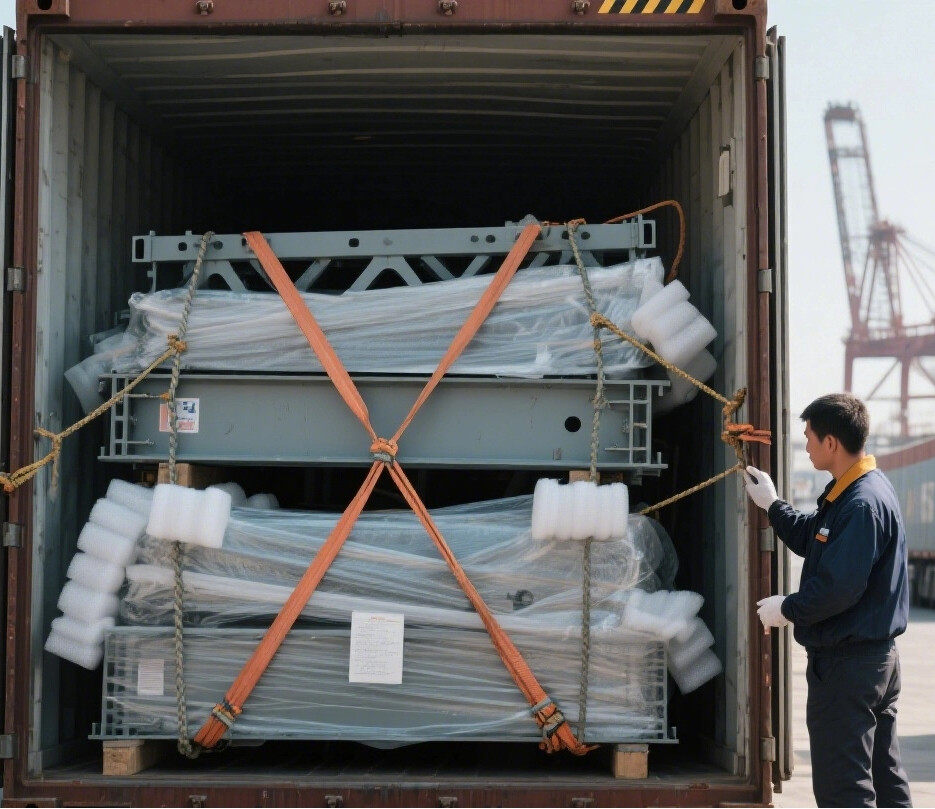

التغليف والتسليم

التغليف:
صناديق خشبية تصدير قياسية أو إطارات فولاذية.
ورق مضاد للصدأ + غلاف بلاستيكي للحماية.
الشحن:
شروط FOB Qingdao/ CIF / EXW مدعومة.
وقت التسليم: 15-30 يوم بعد تأكيد الطلب.
